120 °C ORTAM DAYANIMLI
KOMPAK PİROMETRE

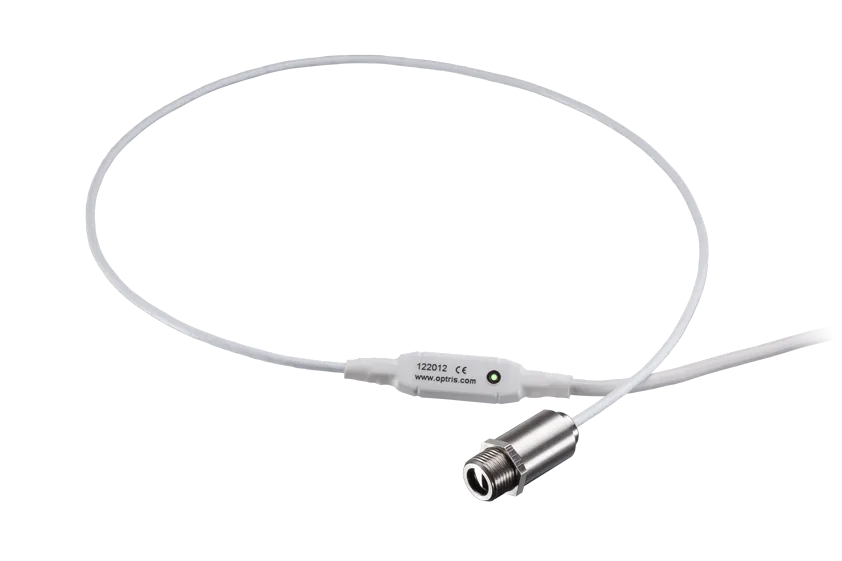

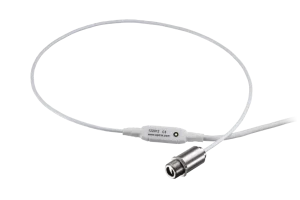

CSmicro 2mA LT Optris Kompak Pirometre inovatif, dar ve kısıtlı alanlarda sorunsuz uygulamaya olanak veren küçültülmüş, paslanmaz çelik ölçüm başlığına sahiptir. 120°C’ye kadar ulaşan sıcaklık dayanımı ve küçük ölçüm başlığı, özellikle mekanik montajı kolaylaştırmaktadır.
Ürün Özellikleri
Sıcaklık Aralığı: -40°C ve 1030 °C
Spektral Aralık : 8 µm – 14 µm
Ölçüm Hızı : 30 ms – 999 ms
Ölçüm Özellikleri
Ölçüm Aralığı : -40°C ile 1,030°C
Spektral Aralık: 8 – 14 µm
Optik Çözünürlük : 15:1 yada 2:1
CF-lens (opsionel): 0.8 mm @ 10 mm (15:1) yada 2.5 mm @ 23 mm (2:1)
Sistem Doğruluğu: ± 1.0% yada ± 1.0°C1)2)
Tekrarlanabilirlik : ± 0.5% yada ± 0.5°C1)2)
Sıcaklık Sabiti: ± 0.05 K/K yada ± 0.05 %/K3)
NETD: 0.15 K
Tepki Süresi: 30 ms – 999 s (ayarlanabilir)
Emisivite / Kazanç (Ayarlanabilir): 0.100 – 1.100
Transmisivite (Ayarlanabilir): 0.100 – 1.100
Sinyal İşleme (Parametreler yazılım ile ayarlanabilir): peak hold, valley hold, average, extended hold function with threshold ve hysteresis
Cihaz Boyutları : Uzunluk: 35 mm, Çap: 12 mm
Genel Özellikler
Çevresel Dayanım Sınıfı : IP 65 (NEMA-4)
Çevresel Çalışma Sıcaklığı : -20°C – 120°C (ölçüm başlığı)
-20°C – 80°C (elektronik)
Saklama Sıcaklığı: -40°C – 85°C (ölçüm başlığı ve elektronik)
Bağıl Nem Dayanımı : 10 – 95%, (yoğuşmasız)
Titreşim : IEC 68-2-6: 3 G, 11-200 Hz, her eksende
Şok: IEC 68-2-27: 50 G, 11 ms, her eksende
Ağırlık: 42 g
Elektriksel Özellikler
Çıkış / Analog : 4-20 mA
Çıkış / Alarm : 24 V/50 mA (open collector)
Çıkış / Dijital : uni / bidirectional, 9.6 kBaud, 0/3 V digital level / USB optional
Giriş (0-10V): Emisivite ayarlama, çevre sıcaklığı, Pik değer çalışma için Programlanabilir fonksiyonel girişler
LED-Fonksiyonları: Alarm gösterimi, otomatik hedefleme desteği, kendi kendine teşhis koyma, cihaz çalışma durumu, sıcaklık gösterimi
Kablo Uzunluğu: Sensör Cihaz Arası: 0.5 m (standard), 3 m, 6 m
Cihaz Sonrası : 0.5 m (standard), 3 m
Enerji Besleme: 5-30 V DC
Çekilen Akım: 9 mA
Versiyonları
Parça Numarası : Sıcaklık Aralığı / Spektral Aralık / Optik / Çıkış / max. Çalışma sıcaklığı (başlık) / Tepki Süresi / Sıcaklık Hassasiyeti
OPTCSMLT15: -40-1,030 °C / 8-14 μm / 15:1 / mV / 120 °C / 30 ms / 0,1 K
OPTCSMLT02: -40-1,030 °C / 8-14 μm / 2:1 / mV / 120 °C / 30 ms / 0,1 K
1) obje sıcaklığı > 23°C; ya da daha sıcak
2) 23 ± 5°C ortam sıcaklığında
3) <18°C ve >28°C ortam sıcaklıklarında
Optris CSmicro LT infrared termometre kompak tasarımıyla dar ve küçük alanlardaki temassız sıcaklık ölçümü uygulamaları için idealdir. Kompozit üretimi vs gibi daha birçok endüstriyel alanda kullanılabilmektedir.
Optris Compact Connect
Yazılım ile aşağıda belirtilen işlemler yapılabilir:
- Bilgisayarda okunan sıcaklık değerlerinin izlenmesi
- Okunan sıcaklık değerlerinin kaydedilmesi
- Cihaz ayarlarının yapılandırılması (analog sinyal çıkışı, ölçüm özelikleri vb.)
Optris Compact Connect yazılımını temin etmek için, ilgili Satış Temsilcimizle görüşebilirsiniz.
