Metal Isıl İşlem

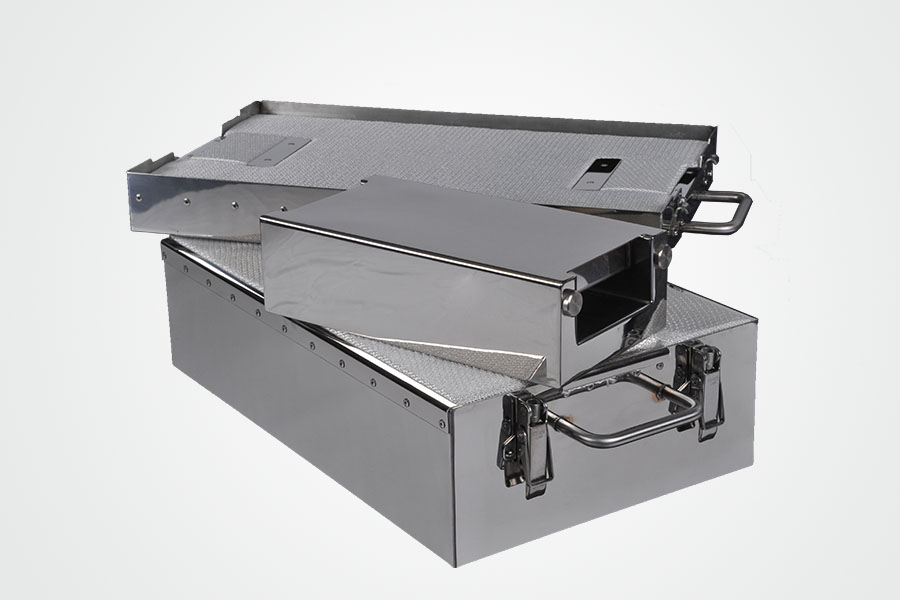

TS01 Standart Uygulama: Genel Isıl İşlem

0°C ile 800°C
800°C’ye kadar olan prosesler için geliştirilen PhoenixTM TS01 Termal Bariyer serisi, alüminyum, cam ve çelik endüstrilerindeki uygulamalar için idealdir. Mikrogözenekli yalıtım ve bir ısı emici (heat sink), fırın içerisindeki sıcaklıklara karşı koruma sağlar. Yüksek kaliteli paslanmaz çelikten üretilmiş olup, kolayca değiştirilebilen termokupl aşınma şeridine sahiptir; TS01 serisi sağlam ve dayanıklıdır. Standart dışı uygulamalar için özel tasarımlar da mevcuttur.
PhoenixTM TS01 Data Sheet

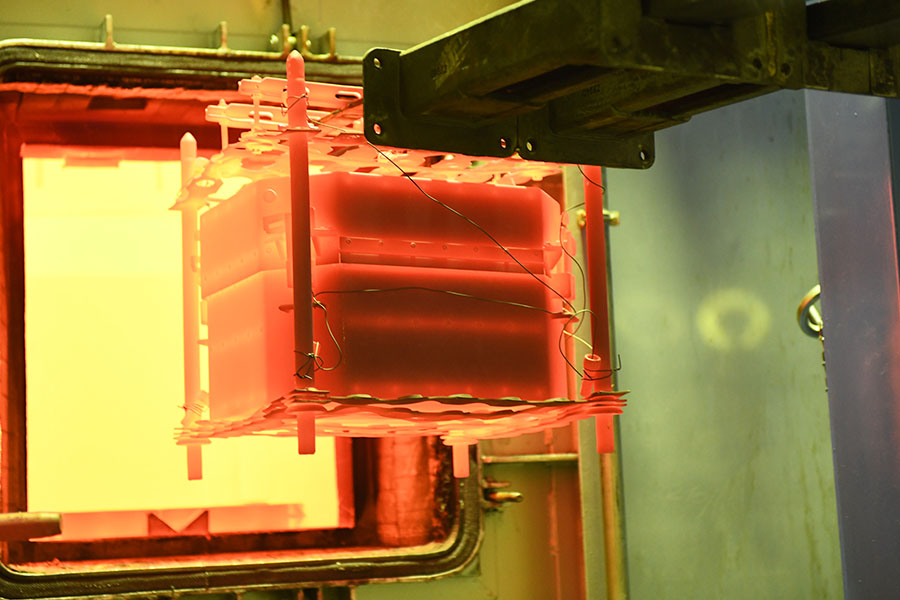

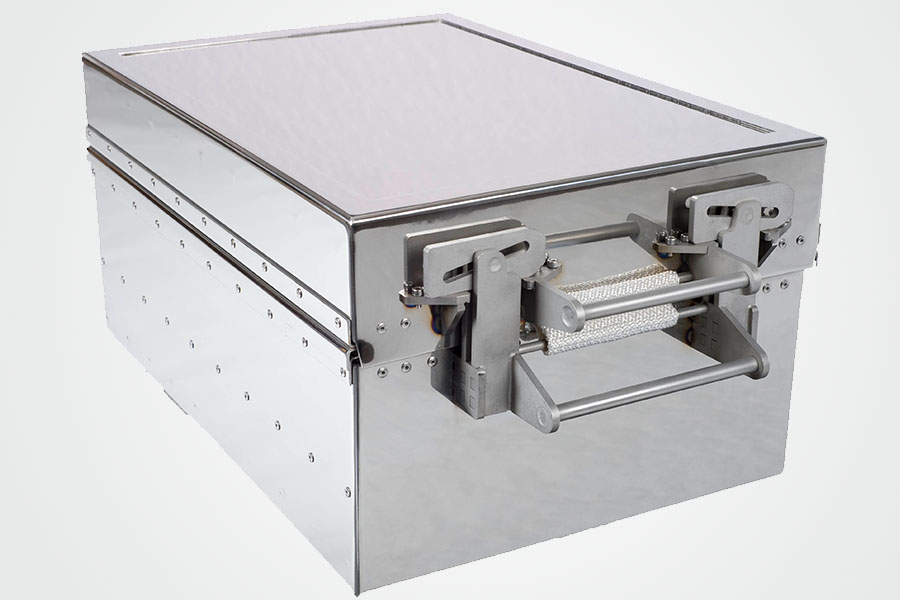

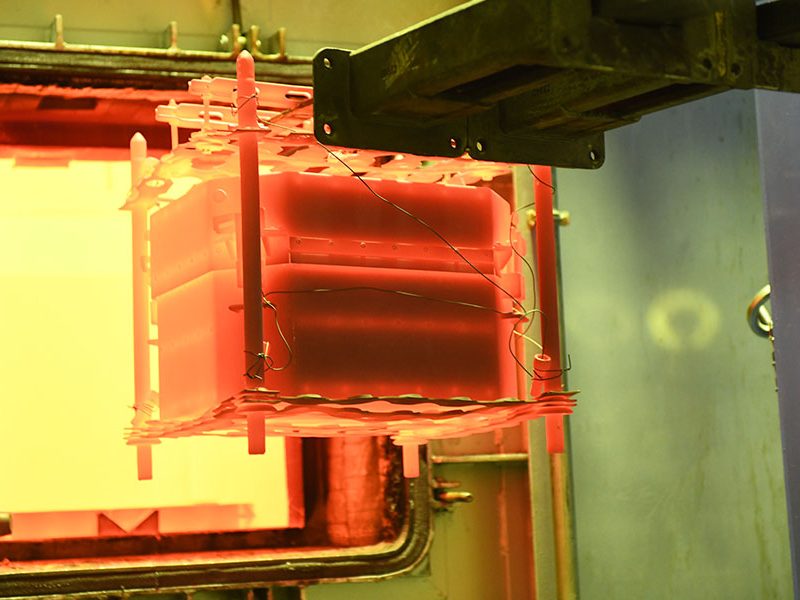

TS02 ÇELİK GAZ KARBÜRLEME – STEEL GAS CARBURIZING

0°C ile 1000°C
1000°C’ye kadar sıcaklıklardaki karbürleme gibi prosesler; şiddetli sıcaklık değişimlerine, basınca ve agresif atmosferlere dayanabilen Termal Bariyer gerektirir. Kritik noktalarda güçlendirilmiş ve takviye edilmiş olan PhoenixTM TS02 Termal Bariyerleri, bu zorlu koşullarda veri kaydediciye tam koruma sağlamak üzere tasarlanmıştır. TS02 bariyerleri ayrıca ekstra ağır hizmet tipi kilitler, çift termokupl çıkışları ve kullanıcı tarafından değiştirilebilir termokupl aşınma şeridiyle donatılmıştır; bu özellikler, zorlu ortamlarda termal bariyerin ömrünü uzatmaya ve maliyetli onarım ihtiyacını azaltmaya yardımcı olur. Agresif yüksek basınçlı gazla su verme (quench) içeren uygulamalar için bariyerler, sağlam bağımsız quench saptırıcıları ile de sunulabilir. Bu sayede bariyer yüksek kuvvetlere karşı korunur, deformasyon riski azaltılır ve bariyer ömrü önemli ölçüde uzatılır.
PhoenixTM TS02 Data Sheet

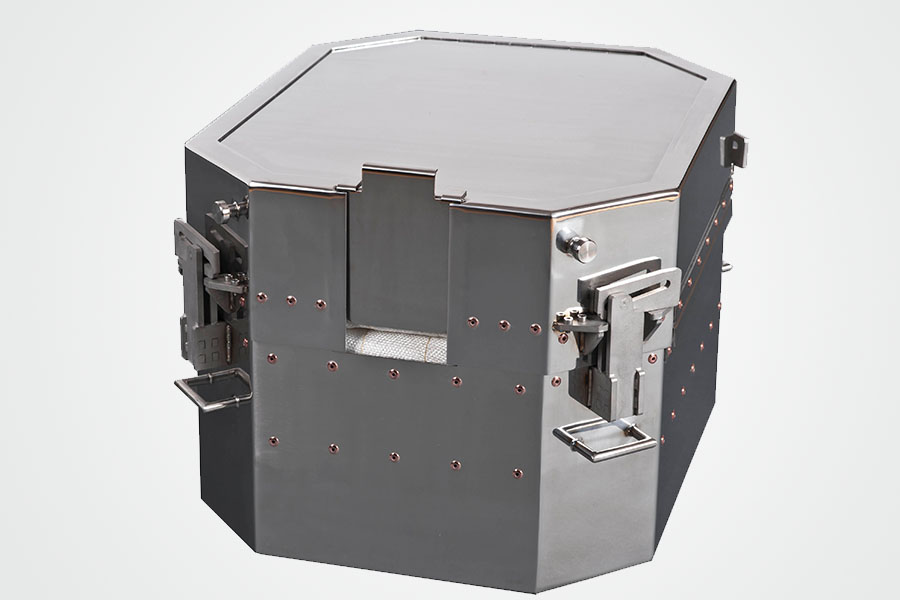

TS03 Yüksek Sıcaklık Vakum Isıl İşlem – High Temp Vacuum Heat Treatment

1200°C’ye kadar
1000°C üzerindeki sıcaklıklarda gerçekleştirilen prosesler; yapısal hasarı, yalıtımın büzülmesini veya metal aksamın deformasyonunu önlemek için termal çevrimlerin ve basınç değişimlerinin zorluklarına dayanabilen bir Termal Bariyer gerektirir. PhoenixTM TS03 Termal Bariyerleri, bu zorlu koşullarda veri kaydediciye tam koruma sağlamak üzere tasarlanmıştır. TS03 bariyerleri, yüksek sıcaklığa dayanıklı özel bir alaşımdan üretilmiş olup, yüksek performanslı mikrogözenekli yalıtım ile donatılmıştır; ayrıca ekstra ağır hizmet tipi kilitler, çift termokupl çıkışları ve kullanıcı tarafından değiştirilebilir termokupl aşınma şeridi ile donatılarak bu zorlu ortamlarda termal bariyerin ömrünü uzatmaya ve maliyetli onarım ihtiyacını azaltmaya yardımcı olur. Agresif yüksek basınçlı gazla su verme (quench) içeren uygulamalar için bariyerler, sağlam bağımsız quench saptırıcıları ile de sunulabilir. Bu sayede bariyer yüksek kuvvetlere karşı korunur, deformasyon riski azaltılır ve bariyer ömrü önemli ölçüde uzatılır. TUS çerçevesi veya ürün tepsisi içinde Termal Bariyerin alan kullanımını optimize etmek ve termal korumayı maksimize etmek amacıyla, bariyer benzersiz sekizgen (oktagonal) formda da sunulabilir. Standart dışı uygulamalar için özel tasarımlar üretilebilir.
PhoenixTM TS03 Data Sheet

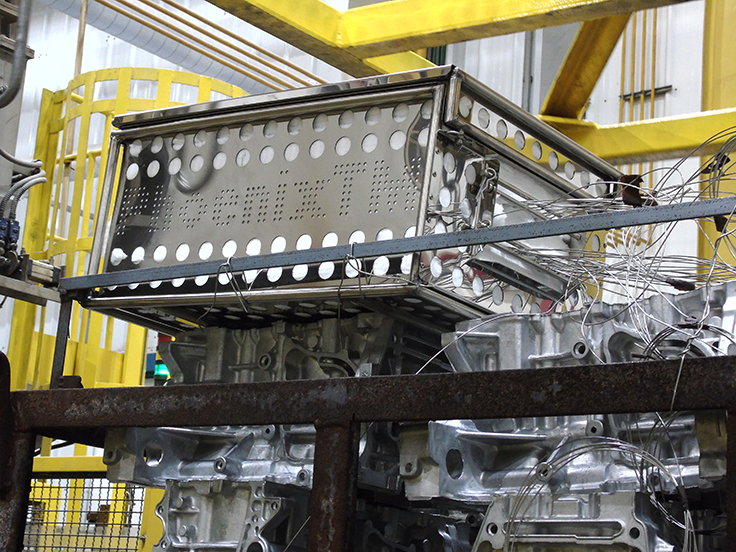

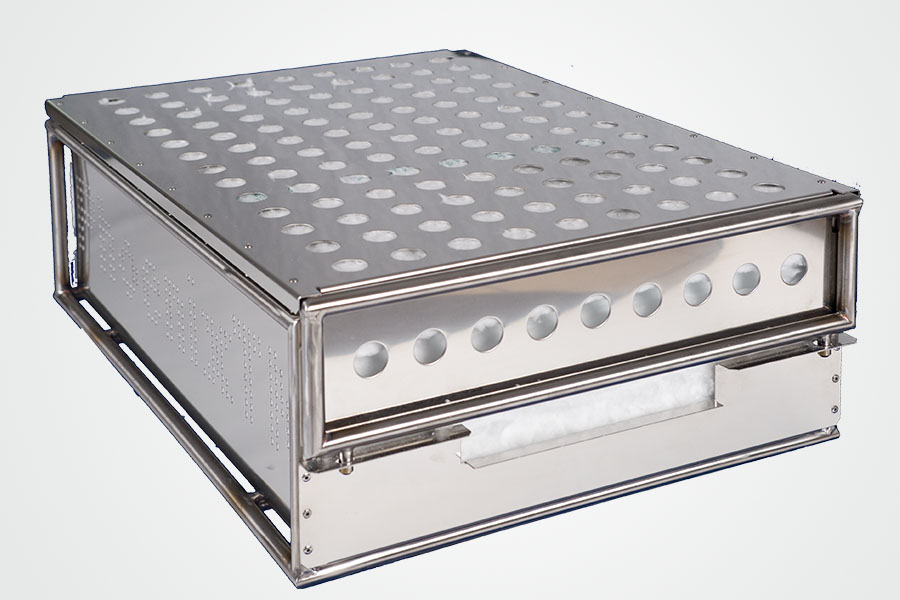

TS06 T6 Alüminyum Çözelti Isıl İşlem Yeniden Isıtma – T6 Aluminium Solution Reheat

0°C ile 1100°C
Yüksek sıcaklıkların ve su verme (quench) işleminin sürecin bir parçası olduğu çözelti ısıl işlemi ve yaşlandırma sertleştirme uygulamaları için geliştirilen PhoenixTM TS06 Termal Bariyerleri, bu koşullara karşı veri kaydediciye maksimum koruma sağlamak üzere tasarlanmıştır. Bu Termal Bariyerler, veri kaydediciyi fırın içinde serin tutmak için suyun buharlaşması prensibini kullanır ve su verme sırasında yeniden dolum yaparak alüminyum veya paslanmaz çelik çözelti ısıl işleminde yaygın olduğu üzere ek bir ısıtma periyoduna girmesine olanak tanır. Su verme sırasında, termokuplların etrafında ağır hizmet tipi contalar ve paslanmaz çelik sıkıştırma rakorları kullanılarak su geçirmez bir sızdırmazlık sağlanır; bu da veri kaydedici için maksimum koruma sunar.
PhoenixTM TS06 Data Sheet

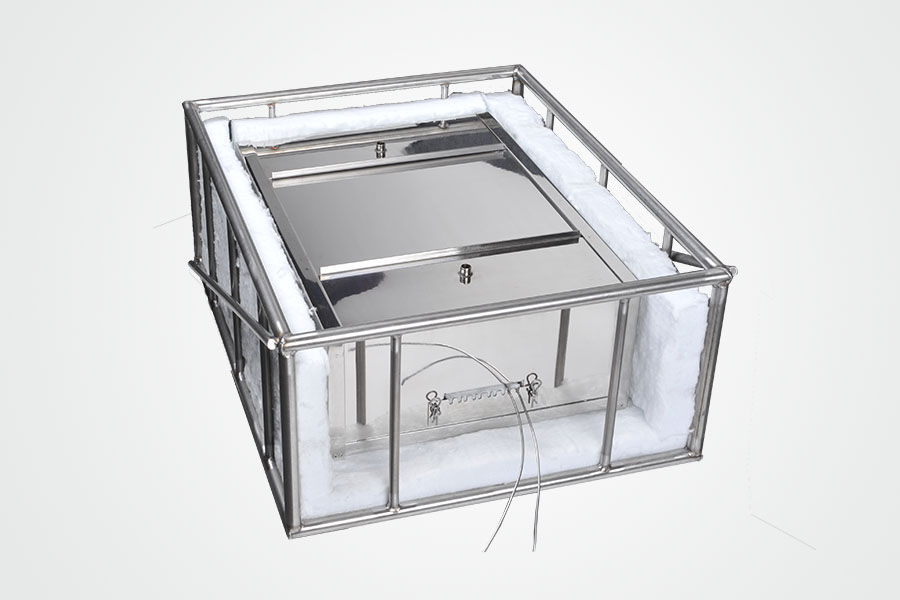

TS07 Çelik Slab & Kütük Yeniden Isıtma – Steel Slab & BILLET reheat

1300°C’ye kadar
Yüksek sıcaklıkta ve uzun süreli çelik slab ve kütük yeniden ısıtma prosesleri için geliştirilmiştir. En yüksek spesifikasyona sahip malzemelerden üretilmiş olup, kademeli yalıtım katmanları kullanılarak tasarlanan TS07 serisi, 10 ve 20 kanallı Veri Kaydedicileri kabul eder ve 1300°C’ye kadar sıcaklıklarda tekrarlı kullanım için uygundur. Montaj kolaylığı ve veri kaydedicinin çıkarılması için TS07, entegre termokupl sabitleme kelepçelerine sahip bir veri kaydedici taşıma tepsisi ile donatılmıştır
PhoenixTM TS07 Data Sheet

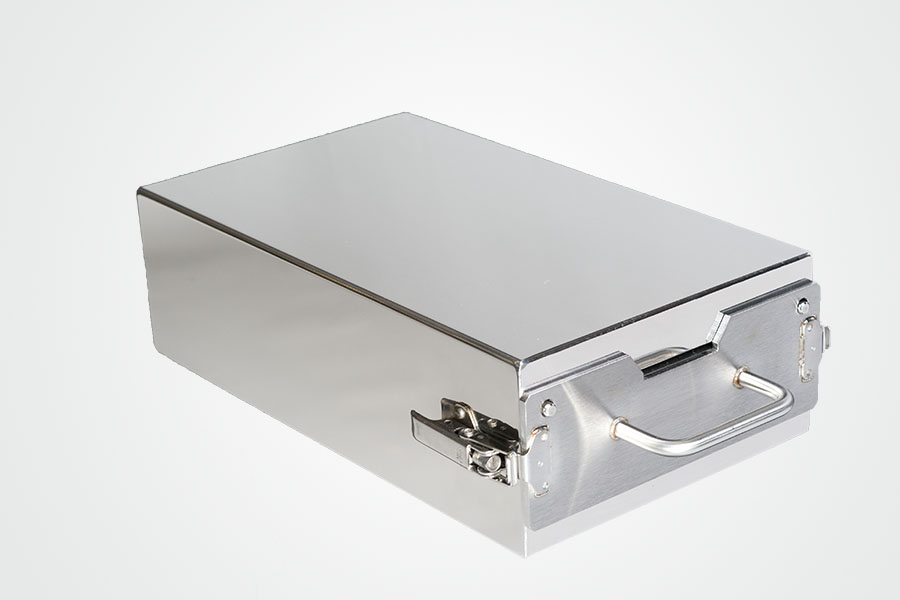

TS08 Alüminyum Lehimleme | CAB VE VAKUM –  ALUMINIUM BRAZING

700°C’ye kadar
Otomotiv klima ve soğutma sistemleri için alüminyum radyatör ve kondenserlerin lehimlenmesi amacıyla geliştirilen bu Termal Bariyerler, lehimleme fırını içerisindeki zorlu koşullara karşı veri kaydediciyi korumak üzere tasarlanmıştır. Üretim sürecinde yalıtımın azot ile purge edilmesi sayesinde termal bariyer içerisindeki oksijen varlığı azaltılır. Bu durum, fırın içinde oksijen kontaminasyonu olasılığını en aza indirir. TS08 termal bariyerler ayrıca, fırın atmosferine maruz kalan hiçbir yalıtım bulunmayacak şekilde tasarlanmıştır. Bu sayede, CAB proseslerinde yaygın bir sorun olan asit saldırısına karşı dayanıklılık sağlanır; bariyer ömrü uzatılır ve bakım maliyetleri azaltılır.
PhoenixTM TS08 Data Sheet

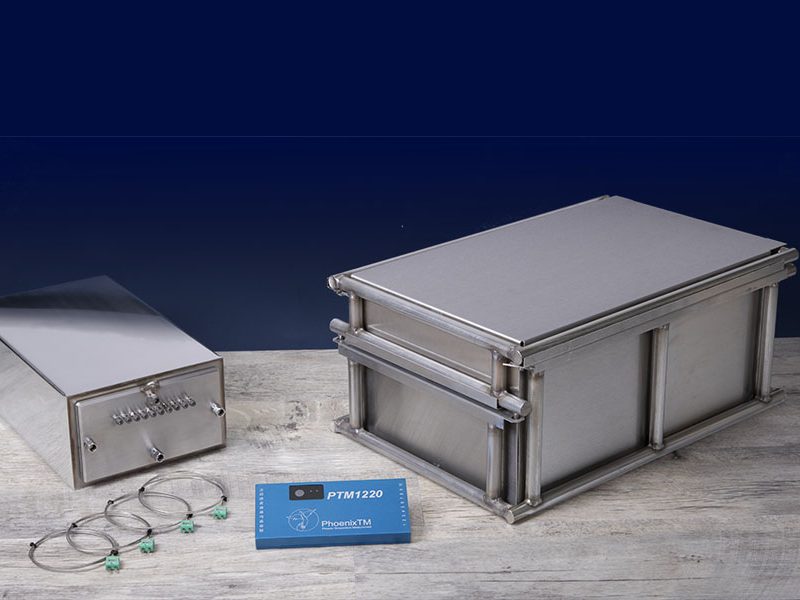

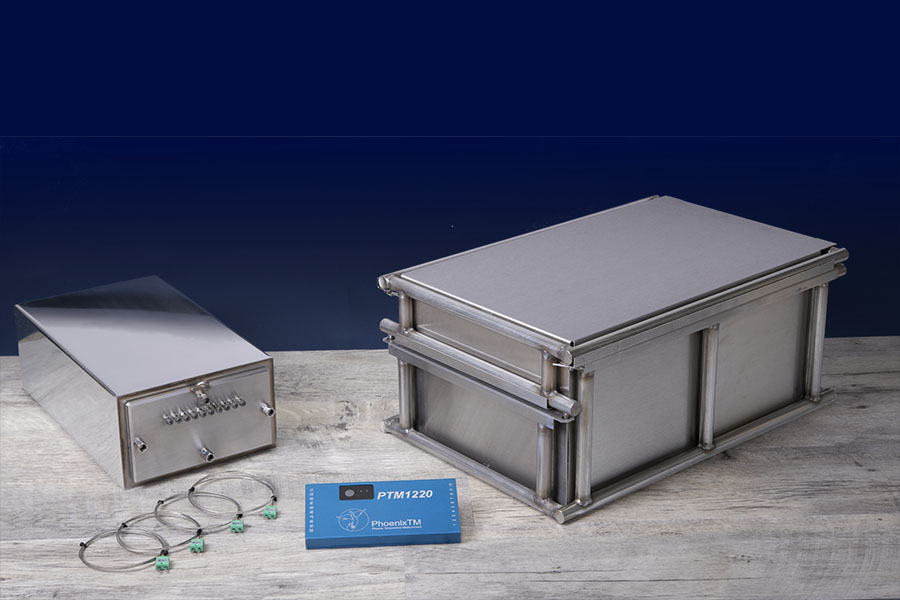

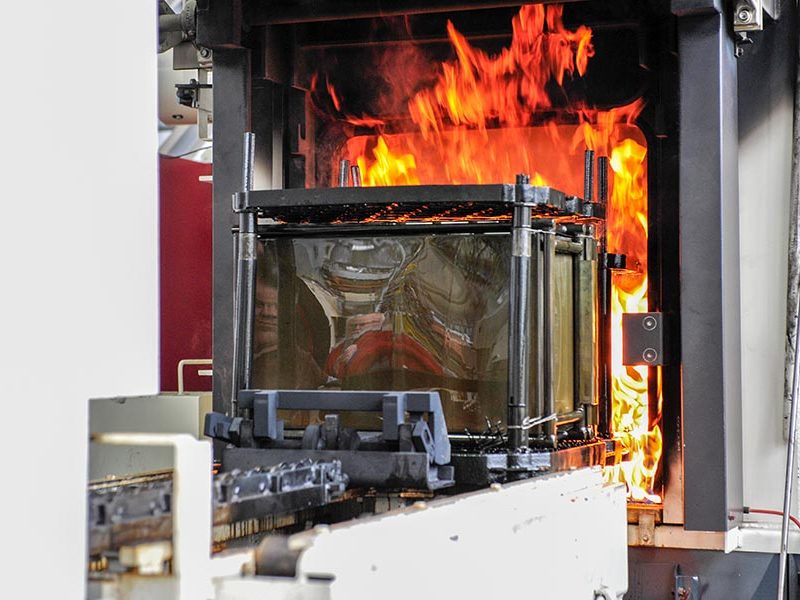

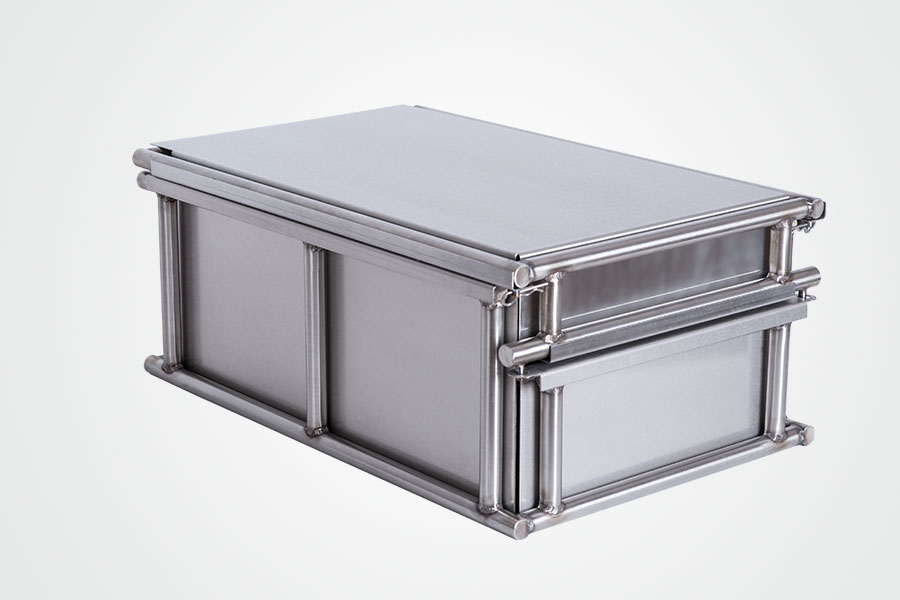

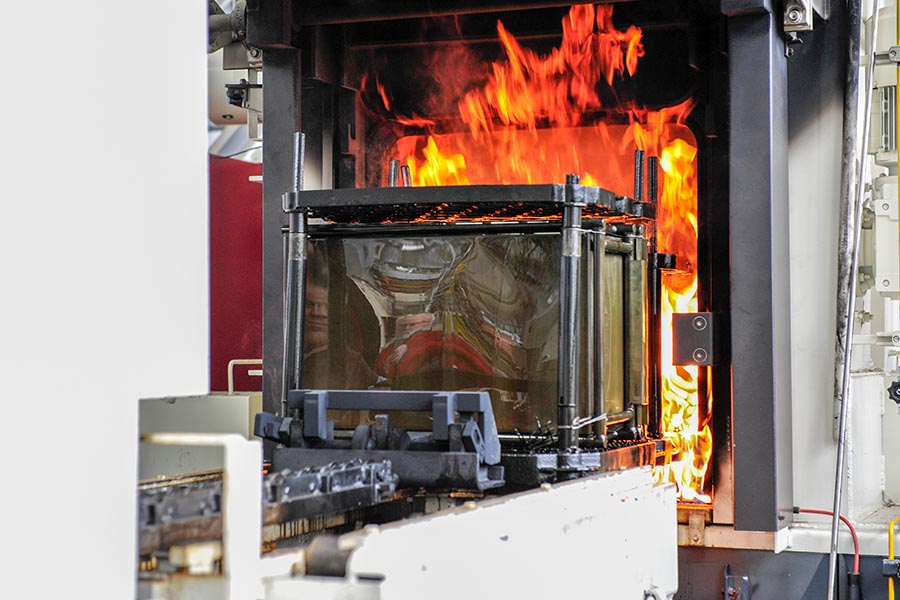

TS12 KAPALI YAĞDA SU VERME | GAZ KARBÜRLEME  – SEALED OIL QUENCH | GAS CARBURIZING

1000°C’ye kadar
Yağda su verme prosesleri için geliştirilen PhoenixTM TS12 Serisi Termal Bariyer, iki parçalı bir yalıtım sistemi kullanır: İç Termal Bariyer, yağın veri kaydediciyi kirletmesini önlemek için tamamen sızdırmaz şekilde kapatılmıştır. Dış yalıtım katmanı ise fırın içerisinde ek ısı koruması sağlar. Sistem, yalnızca yağda su verme dahil olmak üzere tam ısıl işlem çevriminden geçmek üzere değil, aynı zamanda sonrasında bir yıkama çevriminden geçebilecek yeterli termal kapasiteye sahip olacak şekilde tasarlanmıştır.
PhoenixTM TS12 Data Sheet

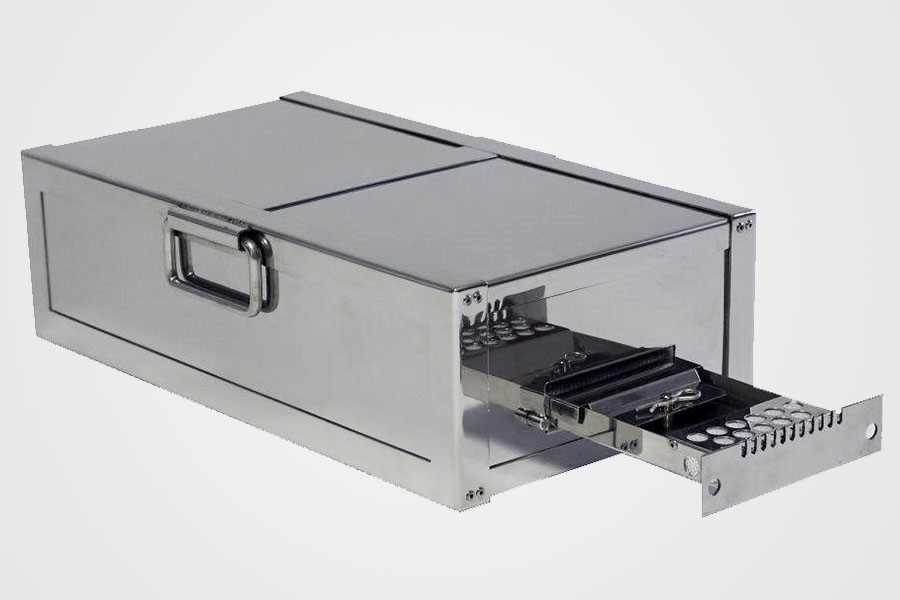

TS27 Sınırlı Alanlarda Uzun Süreli Isıl İşlem

1200°C’ye kadar
TS27 Termal Bariyer serisi, alanın sınırlı olduğu ancak uzun süre boyunca termal koruma gerektiren ısıl işlem uygulamaları için özel olarak tasarlanmıştır. Evaporatif su teknolojisi kullanılarak, yüksek sıcaklık veri kaydedici proses boyunca güvenli bir 100 °C’de tutulur. Bu bariyerlerdeki yalıtım ile su hacmi oranı, bariyer performansını optimize etmek amacıyla dikkatle hesaplanmıştır. Sıcaklık kontrolü için suyun buharlaşması prensibi kullanıldığından, prosese buhar salınımı gerçekleşir; bu durum, kontrollü ortamın kritik olduğu uygulamalarda kullanımını sınırlayabilir.
Kompakt sistemler sunan TS27 bariyer tasarımı, alanın kısıtlı olduğu ve bariyerin veya parçanın robot ile yüklenmesinin gerektiği yeni nesil birçok fırın teknolojisi için benzersiz bir çözüm sunar. Bazı durumlarda, bariyerin izlenen ürünün (örneğin alüminyum motor bloğu) içerisine entegre edilmesi dahi mümkün olmuş; bu sayede PhoenixTM sistemi ve ürün, robot tarafından birlikte döner tabanlı (rotary hearth) bir fırına güvenli şekilde yüklenebilmektedir.
PhoenixTM TS27 Data Sheet

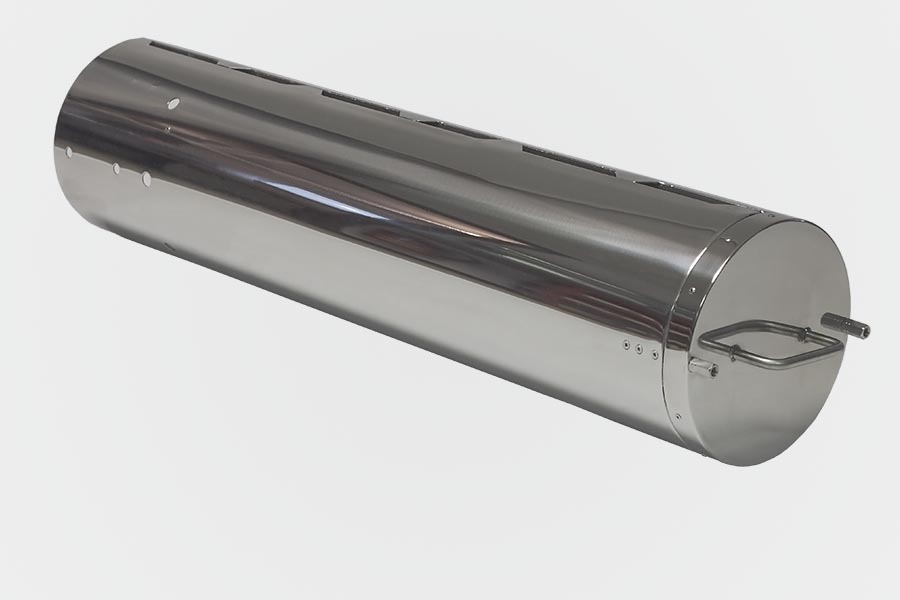

TS57 Çelik Boru ve Alüminyum Kütük Isıl İşlem – STEEL TUBE & ALUMINIUM LOG HEAT TREAT

1000°C’ye kadar
TS57 Termal Bariyer serisi, prosesin izlenen ürüne uyum sağlamak için silindirik formda bir Termal Bariyer gerektirdiği ısıl işlem uygulamaları için özel olarak tasarlanmıştır. Silindirik şekil, bariyerin bir borunun içine yerleştirilebilmesi veya yürüyen kirişli (walking beam) fırında hareket ederken ürüne monte edilen bariyerin serbestçe dönebilmesi için gereklidir. Evaporatif su teknolojisi kullanılarak, yüksek sıcaklık veri kaydedici proses boyunca güvenli bir 100 °C’de tutulur ve benzersiz tasarım, bariyerin dönmesi durumunda dahi su kaybını önler.
PhoenixTM TS57 Data Sheet

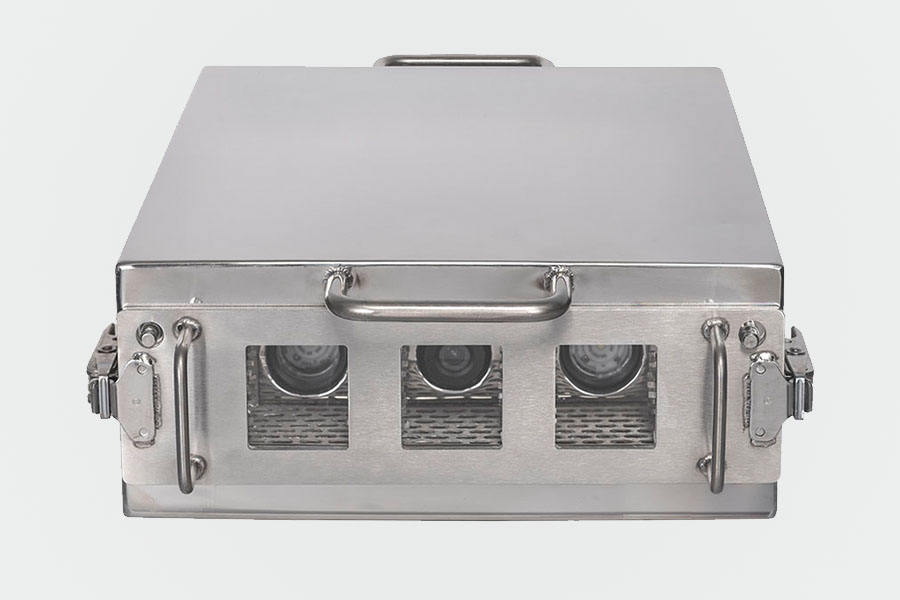

TS68 Alüminyum Lehimleme (CAB ve Vakum) Süreçlerinde Optik Profilleme

600°C’ye kadar
Benzersiz ve yenilikçi TS68 Termal Bariyer, alüminyum lehimleme (CAB ve vakum) uygulamalarında optik profilleme yapılmasına olanak sağlamak amacıyla PhoenixTM Optik Sistem ile kullanım için özel olarak tasarlanmıştır. Termal Bariyer, hem video kamera hem de ışık kaynağına (torch/torchlar) termal koruma sağlayarak, normal üretim koşulları altında fırın içerisinden video kaydı alınmasına imkan tanır. Fırın hasarlarını, flux (akı) birikimini veya ürün transferine ilişkin sorunları tespit etmek için idealdir. Uzun süreli fırın duruşlarına gerek kalmadan, problemler normal üretim sürecinin bir parçası olarak tespit edilebilir ve hızlı düzeltici aksiyonların ( fırın temizliği – onarım ) alınmasına olanak sağlar; böylece ürün kalitesi sorunları veya hat duruşları önlenir.
PhoenixTM TS68 Data Sheet

Kaplama (Coatings)

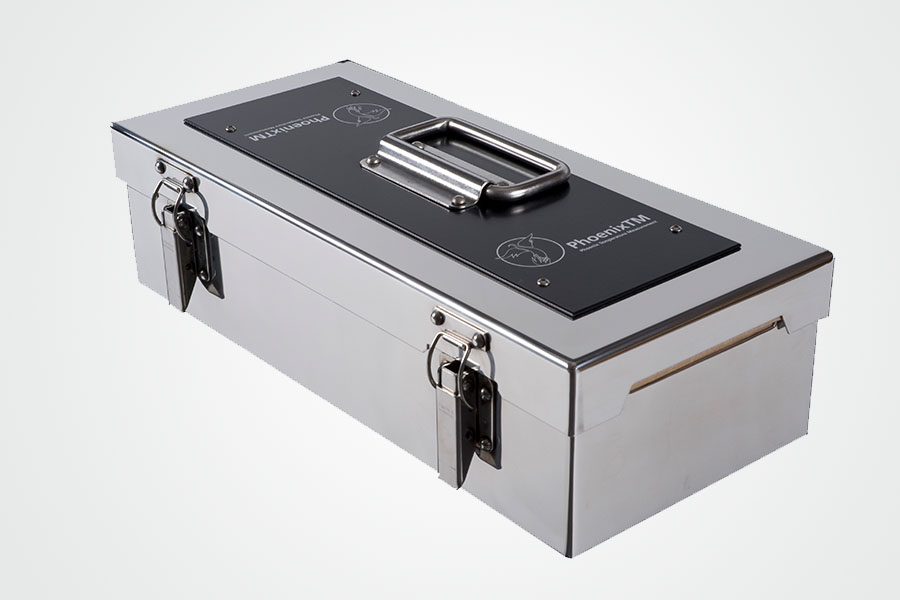

TS04 Boya ve Toz Boya Kaplama – PaInt & Powder CoatIng

-150°C ile 300°C
Finishing (yüzey kaplama) endüstrisi için özel olarak tasarlanan PhoenixTM TS04 Termal Bariyer serisi, kompakt ve hafif yapısı ile kullanım kolaylığı ve yüksek termal performans sunar. PhoenixTM 6, 10 ve 20 kanallı Veri Kaydedicileri kabul edecek şekilde tasarlanmış olup, silikon içermeyen malzemelerden üretildiği için otomotiv endüstrisinde kullanım için idealdir. PhoenixTM ayrıca daha uzun süreli prosesler veya su püskürtmenin sürecin bir parçası olduğu uygulamalar için de Termal Bariyer tasarlayabilmektedir.
PhoenixTM TS04 Data Sheet

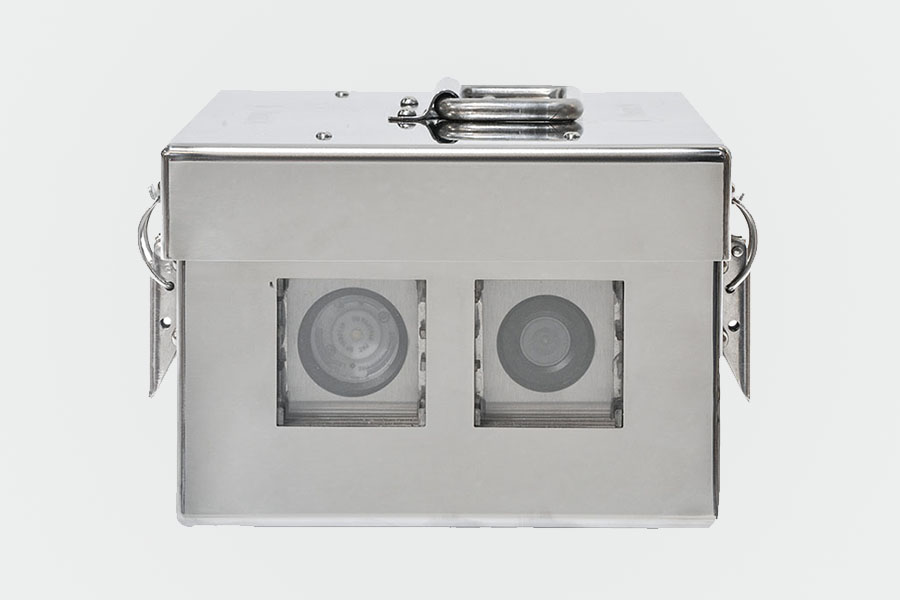

TS64 Boya ve Toz Boya Kaplamada Optik Profilleme

-150°C ile 300°C
Benzersiz ve yenilikçi TS64 Termal Bariyer, tipik bir boya fırını uygulamasında optik profilleme yapılmasına olanak sağlamak amacıyla PhoenixTM Optik Sistem ile kullanım için özel olarak tasarlanmıştır. Termal Bariyer, hem video kamera hem de ışık kaynağına (torch) termal koruma sağlayarak, normal üretim koşulları altında fırın içerisinden video kaydı alınmasına imkân tanır. Hat duruşuna gerek kalmadan, doğrudan fırın içinden fırın hasarlarını veya boya kürleme sürecine ait sorunları (damlama, akma vb.) tespit etmek için idealdir.
PhoenixTM TS68 Data Sheet

Seramik

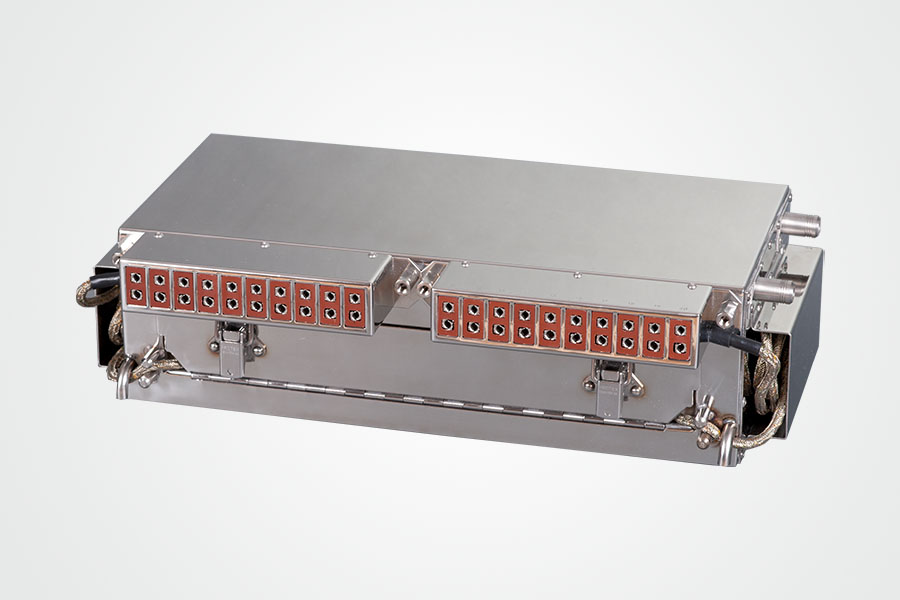

TS05 Tuğla ve Seramik Pişirme – BRICK & CERAMIC FIRING

350°C’ye kadar
Seramik endüstrisi için geliştirilen PhoenixTM TS05 serisi Termal Bariyerler, fırın arabasının (kiln car) altında, orta ile yüksek seviyedeki alt sıcaklıklarda uzun süre boyunca hareket eder. Yüksek kaliteli paslanmaz çelikten üretilen bu Termal Bariyerler, veri kaydediciyi serin tutmak ve mekanik hasara ile seramik fırının tozlu ortamına karşı koruma sağlamak için evaporatif su teknolojisi kullanır. Bu termal bariyerler, termokuplların kolay montajı için termal bariyerden uzakta konumlandırılabilen, çıkarılabilir termokupl soketlerine sahiptir.
PhoenixTM TS05 Data Sheet

Gıda İşleme

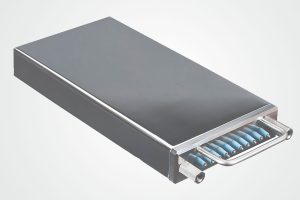

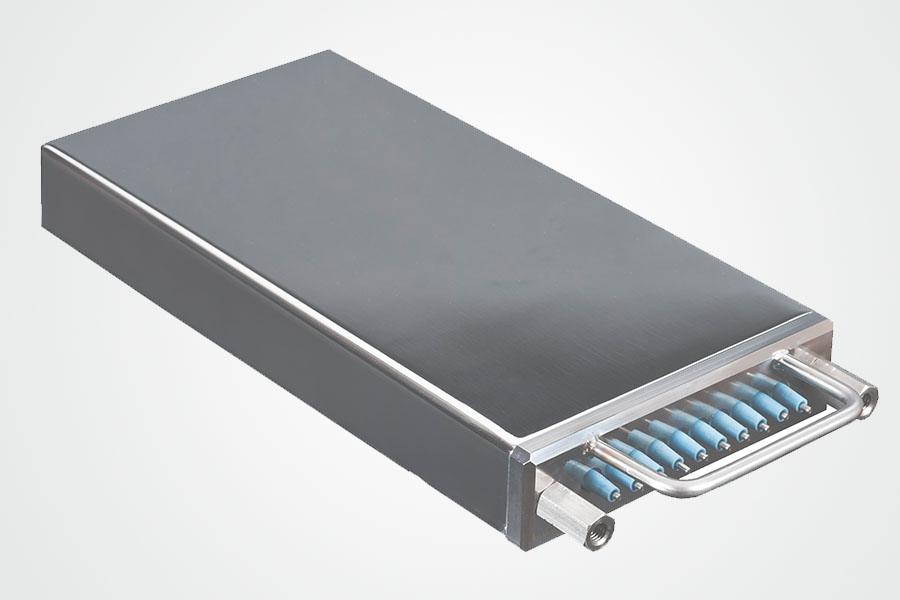

TS14 Gıda İşleme – Cook ChIll Fry

-40°C ile 250°C
Gıda endüstrisinde derin yağda kızartma, buharda pişirme, soğutma ve şok dondurma gibi -40°C ile +250°C arasındaki sıcaklıklarda gerçekleştirilen prosesler; şiddetli sıcaklık değişimlerine dayanabilen ve sıcak yağ veya su içinde tam daldırmaya uygun, aynı zamanda veri kaydediciye maksimum koruma sağlayan bir Termal Bariyer gerektirir. Termal Bariyerin özellikleri arasında, termokuplların etrafını sızdırmaz şekilde kapatan silikon tıpalar, tıpa konumunu sabitleyen entegre tutucu plakalar ve ön plaka deformasyonunu önlemek için özel bir “O” ring yuvası bulunmaktadır. Standart dışı prosesler için özel tasarımlar da mevcuttur.
PhoenixTM Food Data Sheet

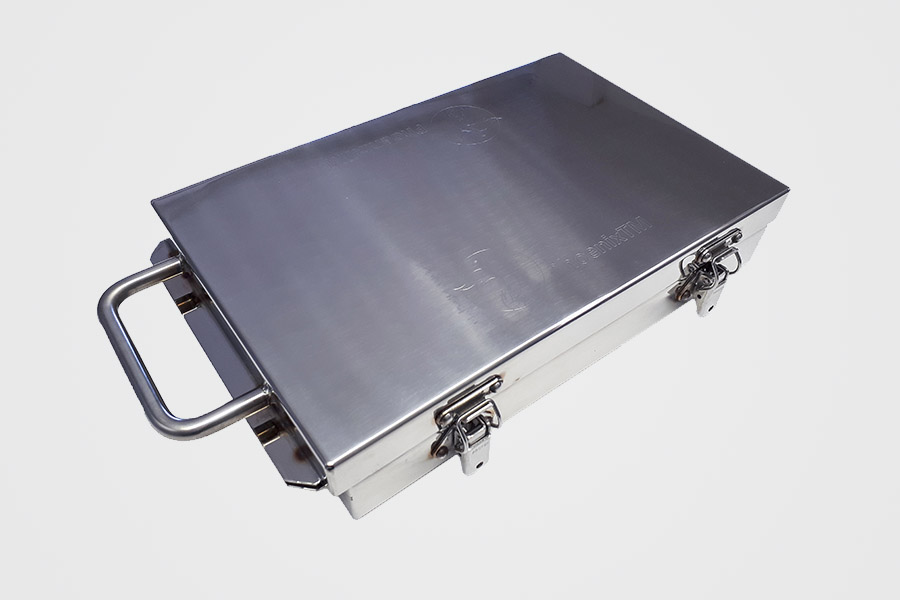

TS24 Gıda İşleme – Cook ChIll

-40°C ile 250°C
TS24 Termal Bariyer, daldırma gerektirmeyen gıda işleme uygulamaları için özel olarak tasarlanmıştır. Parti, döner (rotary) veya konveyörlü pişirme sistemlerinde sık gerçekleştirilen fırınlama, kızartma veya buharda pişirme proseslerinin izlenmesi için idealdir. Bariyer tasarımı, IP65 koruma sağlar ve çıkarılabilir kapağı sayesinde veri kaydediciye (Data Logger) kolay erişim ile termokuplların hızlı değişimine olanak tanır.
PhoenixTM Food Data Sheet

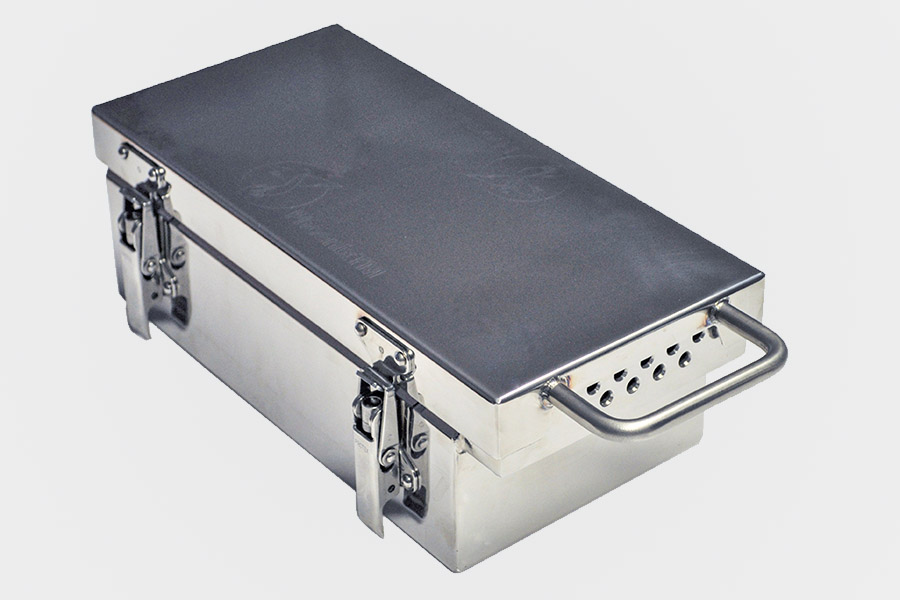

TS44 Gıda İşleme – Uzun Süreli Düşük Sıcaklıkta Soğutma

-40°C ile 250°C
TS44 Termal Bariyer, genellikle ürünün büyük olduğu (jambon, et parçası gibi) ve düşük sıcaklıkta (<100 °C) uzun süreli pişirme gerektiren gıda işleme uygulamaları için özel olarak tasarlanmıştır. Bariyer tasarımı, buharlı/yağmurlama su kullanılan pişirme sistemlerinde ve su/tuzlu su (brine) soğutma sistemlerinde koruma sağlamak için ideal olan IP67 koruma sunar.
PhoenixTM Food Data Sheet
