ÇİFT DEDEKTÖRLÜ PROFESYONEL PİROMETRE

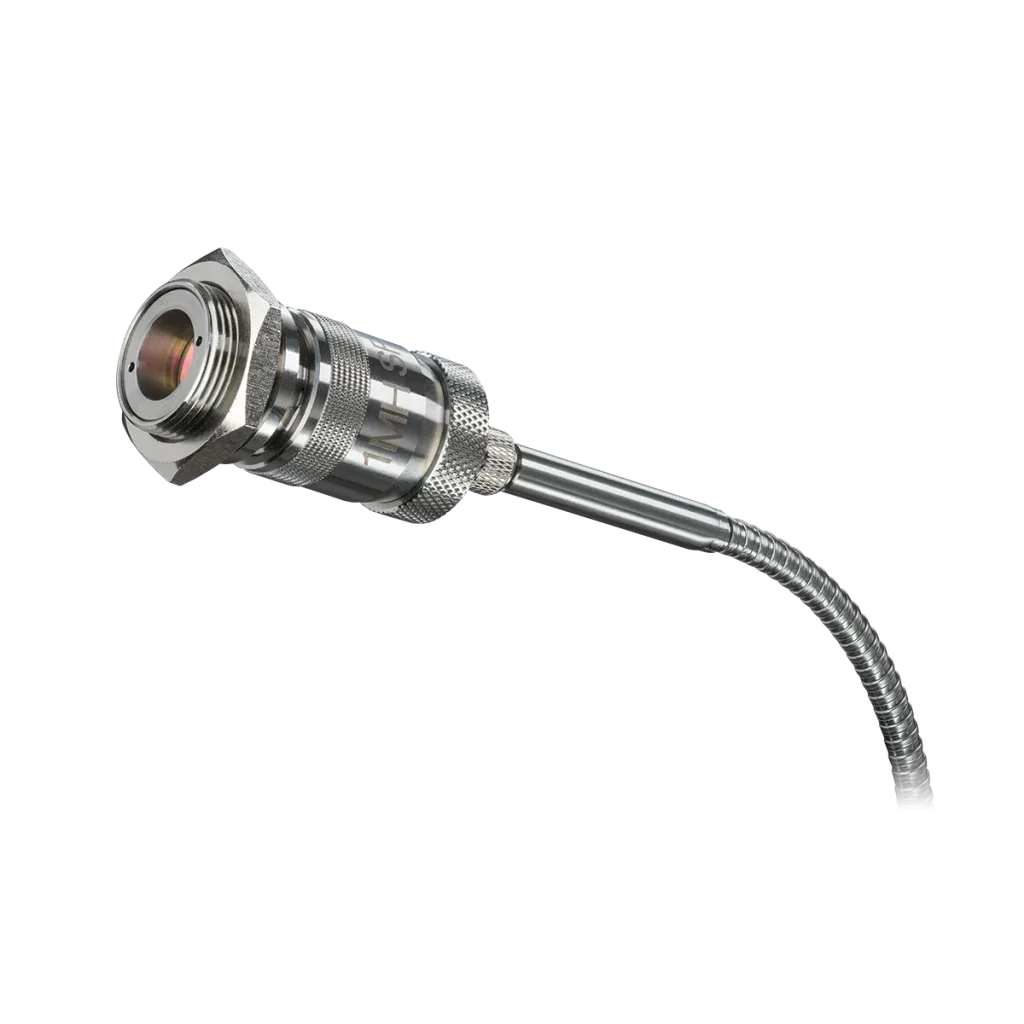

En zorlu yüksek sıcaklık uygulamaları için geliştirilen Optris CTratio 1M, 450 °C – 3000 °C aralığında ölçüm sunan, fiber optik pirometredir. Metal işleme, yarı iletken ve ileri malzeme endüstrilerindeki kritik prosesler için ideal bir çözümdür.
İki renkli ölçüm prensibi, emisivite değişimleri ile toz, buhar veya kirli camlardan kaynaklanan olumsuzluklara rağmen kararlı ölçümler sağlar ve %90’a kadar pencere kirlenmesinde dahi doğruluğunu korur. Smart Ratio Mode (SRM), adaptif sinyal gerektiren uygulamalarda performansı artırır. Yeşil lazer, ölçüm noktasının net şekilde hizalanmasını sağlarken, 150 mm–sonsuz odak aralığı ve 100:1’e varan optik çözünürlük küçük hedeflerde bile hassas ölçüm imkânı sunar.
Ürün Özellikleri
Sıcaklık Aralığı: 700°C-1.800°C
Spektral Aralık: 0.7 – 1.1 µm
Tepki Süresi : 5ms – 10 s
Ortam Dayanımı: 250°C
Dökümanlar
Ölçüm Özellikleri
Ölçüm Aralığı: 450°C – 3,000°C
Spektral Aralık: 0.8 – 1.1 µm
Optik Çözünürlük: 40:1
Sistem Doğruluğu ( 23 ± 5°C ortam sıcaklığında) : ± 0.5% + 1°C
Tekrarlanabilirlik (23 ± 5°C ortam sıcaklığında): ± 0.2% + 1°C
NETD: 0.1 K
Tepki Süresi (90%)2): 5 ms – 10 s
Emissivity / Kazanç (Ayarlanabilir): 0.050 – 1.000
Sinyal İşleme (Parametreler yazılım üzerinden ayarlanabilir): 1 renk / 2 renk mod; azalma görüntülemesi / alarmlar ; peak hold, valley hold, average, gelişmiş maksimum okuma threshold hysteresis özellikleri
Genel Özellikler
Çevresel Dayanım Sınıfı: IP 65 (NEMA-4)
Çevresel Çalışma Sıcaklığı: Başlık: -20°C – 250°C (70°C lazer); Elektronik: 0°C – 85°C
Saklama Sıcaklığı: Başlık: -40°C – 250°C; Elektronik: -40°C – 85°C
Bağıl Nem Dayanımı: 10 – 95%, (yoğuşmasız)
Vibrasyon: IEC 68-2-6: 3 G, 11-200 Hz, herhangi bir aksis
Şok: IEC 68-2-27: 50 G, 11 ms, herhangi bir aksis
Ağırlık: Fiber kablo (3 m) başlık ile: 375 g, elektronik: 420 g
Elektriksel Özellikler
Çıkış / Analog: 0/4 – 20 mA, 0 – 5/10 V
Digital Arayüz (Opsiyonel): USB (sadece program için)
Opsiyonel: Röle : 2 x 60 V DC/42 V ACeff; 0,4 A; optik izolasyon
Çıkış Empedansı :
mA max. 500 Ω (with 5 – 36 V DC)
mV min. 100 kΩ load impedance
I/O-Pinleri : 2 adet programlanabilir giriş/çıkış alarm olarak ayarlanabilir ; (open collector 24 V/1 A), tetik sinyal çıkışı için analog girişler ve peak hold function, eğim veya emisivite ayarlaması için analog giriş
Fiberoptik Uzunluğu : 3 m (standard), 6 m, 10 m, 15 m, 22 m paslanmaz çelik koruma
Enerji Beslemesi: 8-36 V DC
Akım Miktarı: max. 200 mA
Hedefleme: Laser 650 nm, 1 mW, ON/OFF elektronik kutu veya yazılımla ayarlanabilir.
Versiyonlar
Parça Numarası: Sıcaklık Aralığı / Spektral Aralık
1-Channel 2-Channel
450 … 1400 °C 525 … 1400 °C (1ML)
650 … 2000 °C 700 … 2000 °C (1MH)
900 … 3000 °C 1000 … 3000 °C (1MH1)
1) ε = 1, tepki süresi : 1 s
2) düşük ve değişken sinyal seviyelerine dinamik adaptasyon
Görüşün çok düşük olduğu tozlu , kirli atmosferlerde, görüşün %5’e düştüğü ortamlarda dahi kesin ölçüm yapabilmek bu cihazın en avantajlı özelliklerindendir. Ulaşılması ve hatta görmesi zor yerlerde kullanıma çok uygundur.
Oransal tip temassız sıcaklık ölçüm cihazının kullanım amacı tozlu ve dumanlı ortamlar da doğru sıcaklık ölçümü yapabilmektedir. Çimento sanayinde, alev bölgesinde sinter sıcaklık ölçümü; demir çelik sektöründe, sürekli döküm bölgesinde yoğun buharın olduğu noktalarda sıcaklık ölçümü için kullanılmaktadır.
Optris Compact Connect
Yazılım ile aşağıda belirtilen işlemler yapılabilir:
- Bilgisayarda okunan sıcaklık değerlerinin izlenmesi
- Okunan sıcaklık değerlerinin kaydedilmesi
- Cihaz ayarlarının yapılandırılması (analog sinyal çıkışı, ölçüm özelikleri vb.)
Optris Compact Connect yazılımını temin etmek için, ilgili Satış Temsilcimizle görüşebilirsiniz.
