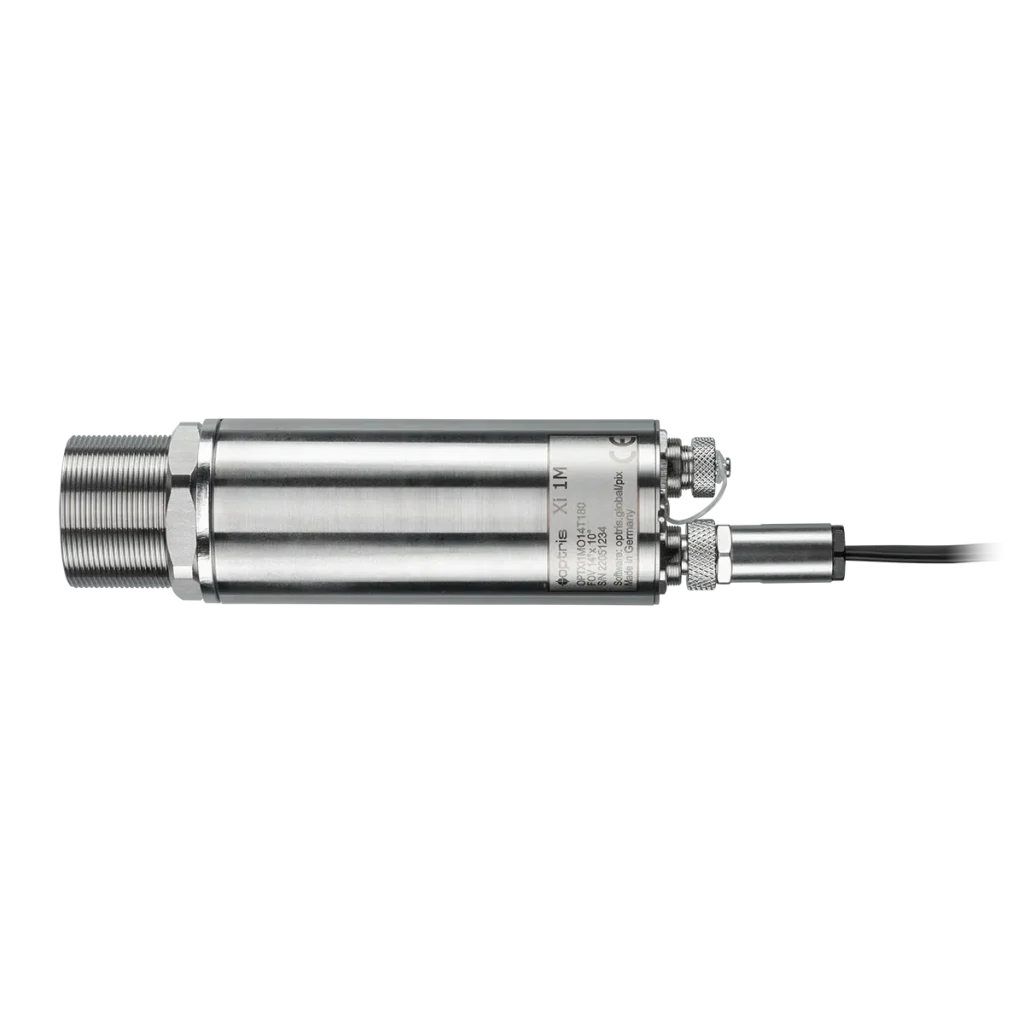

Optris Xi 1M – Teknik Özellikler

Görüntüleme ve Sensör
Optik çözünürlük: 396 × 300 piksel
Dedektör: CMOS (15 µm piksel aralığı)
Spektral aralık: 0.85 – 1.1 µm

Sıcaklık Ölçüm Aralığı
12 mm ve 25 mm optik için
20 Hz: 450 – 1800 °C
500 Hz: 550 – 1800 °C
50 mm optik için
20 Hz: 525 – 1800 °C
500 Hz: 575 – 1800 °C

Çözünürlük ve Frame Rate
Ethernet
396 × 300 piksel @ 20 Hz
396 × 8 piksel @ 500 Hz
USB
132 × 100 piksel @ 20 Hz
Otonom çalışma
132 × 100 piksel @ 20 Hz
396 × 1 piksel @ 500 Hz

Optik (Görüş Açısı)
12 mm lens: 28° × 21°
25 mm lens: 14° × 10°
50 mm lens: 7° × 5°

Odaklama
Motorlu odaklama sistemi

Termal Hassasiyet
NETD: < 2 K (900 °C altı)
< 4 K (1400 °C altı)

Ölçüm Doğruluğu 1400 °C altı: ± %1
1600 °C altı: ± %2 (20 Hz ve 500 Hz için)
PC Bağlantıları
Fast Ethernet – USB 2.0 – RS-485

Giriş / Çıkışlar: 1 adet analog çıkış: 0/4–20 mA
1 adet giriş: analog veya dijital

Elektriksel olarak izole edilmiştir
Endüstriyel Proses Arayüzü (PIF)

3 analog çıkış (0/4–20 mA veya 0–10 V)
3 alarm çıkışı (röle)
3 giriş (analog veya dijital)
Fail-safe (LED ve röle)
3 adede kadar modül eklenebilir (stackable)

Kablo Uzunluğu
Ethernet: 1 m, 5 m, 10 m, 20 m (100 m’ye kadar)
USB: 1 m, 3 m, 5 m

Çalışma Ortamı
Ortam sıcaklığı: 5 – 50 °C

Gövde Boyut: Ø 36 mm × 112 – 126.5 mm (lens tipine göre)
Koruma sınıfı: IP67 (NEMA 4)
Ağırlık: Yaklaşık 270 g (lens tipine göre değişir)

Darbe ve Titreşim
IEC 60068-2-27 (25G / 50G)
IEC 60068-2-6
IEC 60068-2-64

Güç Beslemesi
8 – 30 V DC
Power over Ethernet (PoE)
USB üzerinden besleme

Paket İçeriği
Xi 1M termal kamera
Ethernet / PoE kablosu (1 m)
USB kablosu (1 m)
IN/OUT kablosu ve terminal bloğu
Montaj braketi ve somunu
Optris PIX Connect yazılım
