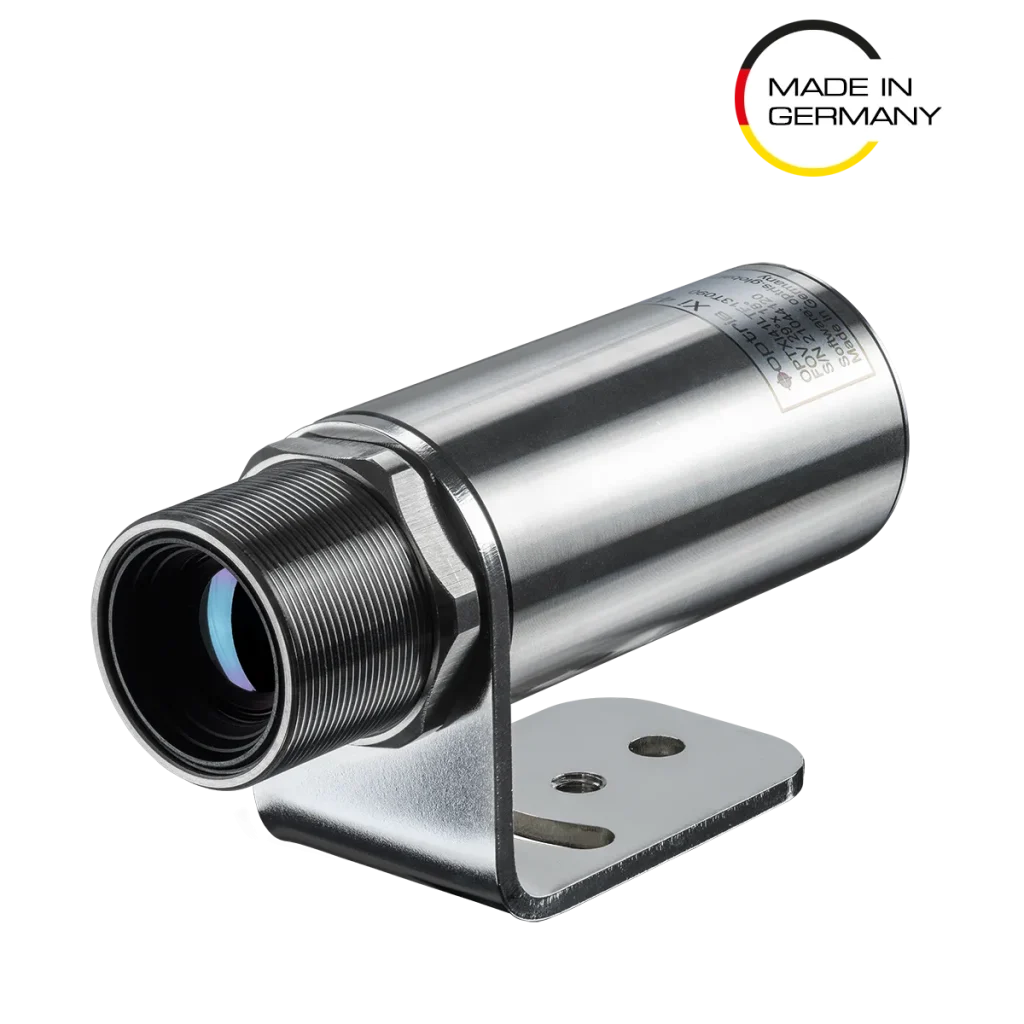

Kompak Otonom IRKamera XI410
Yeni geliştirilen optris XI410, infrared kameraların ve infrared termometrelerin faydalarını birleştiriyor.
Optris Xi410 LT ETH termal kamera, endüstriyel izleme ve araştırma uygulamaları için temassız kızılötesi görüntüleme sunar. Ethernet bağlantılı bu sabit termal kamera, 8–14 µm aralığında çalışarak –20 °C ile 1500 °C arasındaki sıcaklıkları ölçer. 384 × 240 piksel çözünürlüğü ve yüksek mesafe-nokta oranı ile sabit kızılötesi kamera, uzun mesafelerde hassas sonuçlar verir. Ayrıca, motorlu odaklama, uzaktan hassas odak ayarlamalarına olanak tanır. Xi410 LT ETH, endüstriyel ortamlar için tasarlanmış olup, sabit kurulumlar için kompakt, su geçirmez bir gövdeye sahiptir.
Önemli Özellikler
- Motorlu odaklamaya sahip küçük boyutlu kompak kamera
- 190:1’e kadar mesafe-nokta-boyut oranı
- Otomatik hot-spot tarayıcı ile otonom çalışma
Dökümanlar
Optris XI410 Teknik Detayları
- Termal Kamera Sistem İçeriği:
- USB kablosu (1 m)
- Çıkış/giriş kablosu (1 m) dahil
- Somun ile montaj braketi
- Yazılım paketi optris PIX Connect
- Detektör: FPA, soğutmasız (34 µm pitch)
- Optik çözünürlük: 80×80 piksel
- Spektral aralığı: 7.5-13 µm
- Sıcaklık aralıkları:
-20 ° C … 100 ° C
0 ° C … 250 ° C
150 ° C … 900 ° C
- Ölçüm hızı: 50 Hz
- Lensler:
12° (f = 12,7)
30° (f = 5.1)
55° (f = 3.1)
80° (f = 2,3)
- Odaklama: manuel motor odaklama
Mesafe-nokta oranı: 190: 1 (12 ° optik)
Termal duyarlılık (NETD): 100 mK
Doğruluk: ± 2 ° C veya ±% 2 (hangisi daha büyükse)
Tekrarlanabilirlik: ± 1 ° C veya ± 1%
PC arayüzü: USB 2.0 / Ethernet (100 Mbit / s) / PoE / RS485 2)
Doğrudan çıkış/giriş:
1x analog çıkış (0 / 4-20 mA) / 1x giriş (analog veya dijital); optik olarak izole
Proses arayüzü (PIF):
3x analog çıkışlar (0 / 4–20 mA veya 0–10 V) veya alarm OUT (röle) /
3x giriş (analog veya dijital) / arıza güvenli (LED ve röle);
3 PIF’e kadar istiflenebilir; optik olarak izole
Ortam sıcaklığı (TAmb): 0°C … 50°C
Muhafaza (boyut / derece):
36 mm x 90 mm (M30x1 dişli) / IP 67 (NEMA 4)
Ağırlık: 185 g
Şok/titreşim: IEC 60068-2 3)
Tripod bağlantısı: 1 / 4-20 UNC
Kablo uzunluğu:
USB: 1 m (standart), 3m, 5 m, 10 m ve 20 m
Ethernet / RS485: 100 m
Güç kaynağı: USB / PoE / 5-30 VDC
Optris XI80 Infrared Kamera Uygulama Alanları
XI80, sağlam, kompakt bir pirometre ve gelişmiş bir IR kamera arasındaki bir füzyondur. Otomatik hot-spot tarayıcı fonksiyonunun yanı sıra doğrudan analog çıkış ve uygun fiyatı ile otonom çalışma özelliği, endüstriyel görüntülemede OEM kullanımı için mükemmel bir uyum sağlar.
