Kompak IR Kamera XI 640
Optris Xi 640 LT USB, endüstriyel ortamlarda hassas sıcaklık izleme için tasarlanmış yüksek çözünürlüklü sabit bir termal kameradır. USB arayüzüne sahip bu sabit kızılötesi kamera, uzun dalga kızılötesi (LWIR) spektrumunda çalışır ve –20 °C ile 900 °C arasındaki sıcaklıkları ölçebilir.
Dedektör, 640 × 480 piksel çözünürlüğünde termal görüntüler kaydeder ve 32 Hz kare hızına sahiptir. Ayrıca motorlu odaklama özelliği sayesinde uzaktan ayarlama yapılabilir ve erişimi zor kurulumlarda bile yüzey sıcaklıklarının doğru şekilde ölçülmesi sağlanır.
Bunun yanı sıra kompakt tasarımı, paslanmaz çelik gövdesi ve IP67 koruma sınıfı, cihazın zorlu koşullarda güvenilir şekilde çalışmasını sağlar. Sonuç olarak, farklı montaj ve kablo seçenekleri birçok farklı kurulumda montajı kolaylaştırır.
Önemli Özellikler
Endüstriyel USB VGA kızılötesi kamera
Küçük boyutlu, sağlam yapılı ve motorlu odaklama özelliğine sahip
640 × 480 yüksek piksel çözünürlüğü
USB arayüzü
Dökümanlar
Optris Xi 640 – Teknik Özellikler
Genel Özellikler
640 × 480 piksel çözünürlüğe sahip endüstriyel termal kamera
–20 °C ile 900 °C arası hassas sıcaklık ölçümü
Motorlu odaklama özelliğine sahip kompakt ve dayanıklı kamera
32 Hz görüntü yenileme hızı ile hızlı termal süreçlerin izlenmesi
Görüntü işleme yazılımı, line scan (hat tarama) özelliği ve bağlantı kabloları içeren kullanıma hazır paket
Teknik Spesifikasyonlar
Optik ve Sensör
Optik çözünürlük: 640 × 480 piksel
Dedektör: FPA, soğutmasız (12 µm piksel aralığı)
Spektral aralık: 8 – 14 µm
Ölçüm Aralıkları
Sıcaklık aralıkları: –20 … 100 °C
0 … 250 °C
(20) 150 … 900 °C
Görüntüleme
Frame rate: 32 Hz
Görüş açısı (FOV):
22° × 17° (f = 20 mm)
36° × 26° (f = 12.7 mm)
65° × 45° (f = 7.7 mm)
Odaklama
Motorlu odak (uzaktan ayarlanabilir)
Termal Performans
Termal hassasiyet (NETD): 80 mK
Ölçüm doğruluğu: ±2 °C veya ±2 % (hangisi daha büyükse)
Arayüzler ve Bağlantı
PC Bağlantısı
USB 2.0
Opsiyonel USB → GigE (PoE) dönüştürücü
Process Interface (PIF) – Standart
0–10 V giriş
Dijital giriş (maks. 24 V)
0–10 V çıkış
Process Interface – Endüstriyel
2 × 0–10 V giriş
Dijital giriş (maks. 24 V)
3 × 0/4–20 mA çıkış
3 × röle (0–30 V / 400 mA)
Fail-safe röle
Fiziksel Özellikler
USB kablo uzunluğu: 1 m (standart)
3 m / 5 m / 10 m / 20 m
Çalışma ortam sıcaklığı: 0 °C – 50 °C

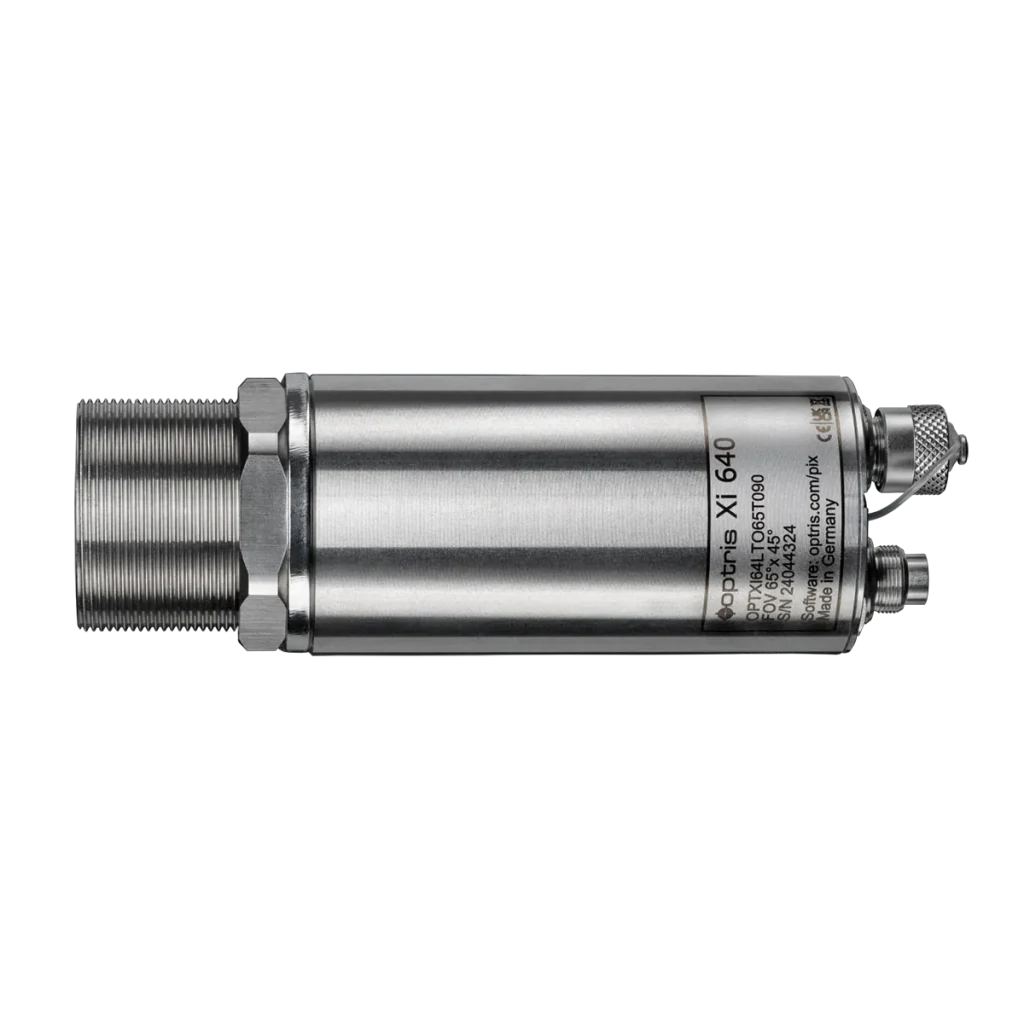

Muhafaza: Ø 36 mm × 100 mm
M30 × 1 diş
IP67 / NEMA 4 koruma
Ağırlık: 216 – 220 g (lens tipine bağlı)
Dayanıklılık
Şok dayanımı: IEC 60068-2-27 (25G ve 50G)
Titreşim dayanımı:
IEC 60068-2-6 (sinüs titreşim)
IEC 60068-2-64 (geniş bant gürültü)
Güç Beslemesi
USB üzerinden güç
Paket İçeriği
Xi 640 termal kamera
USB kablosu (1 m)
Standart PIF kablosu (1 m) + terminal bloğu

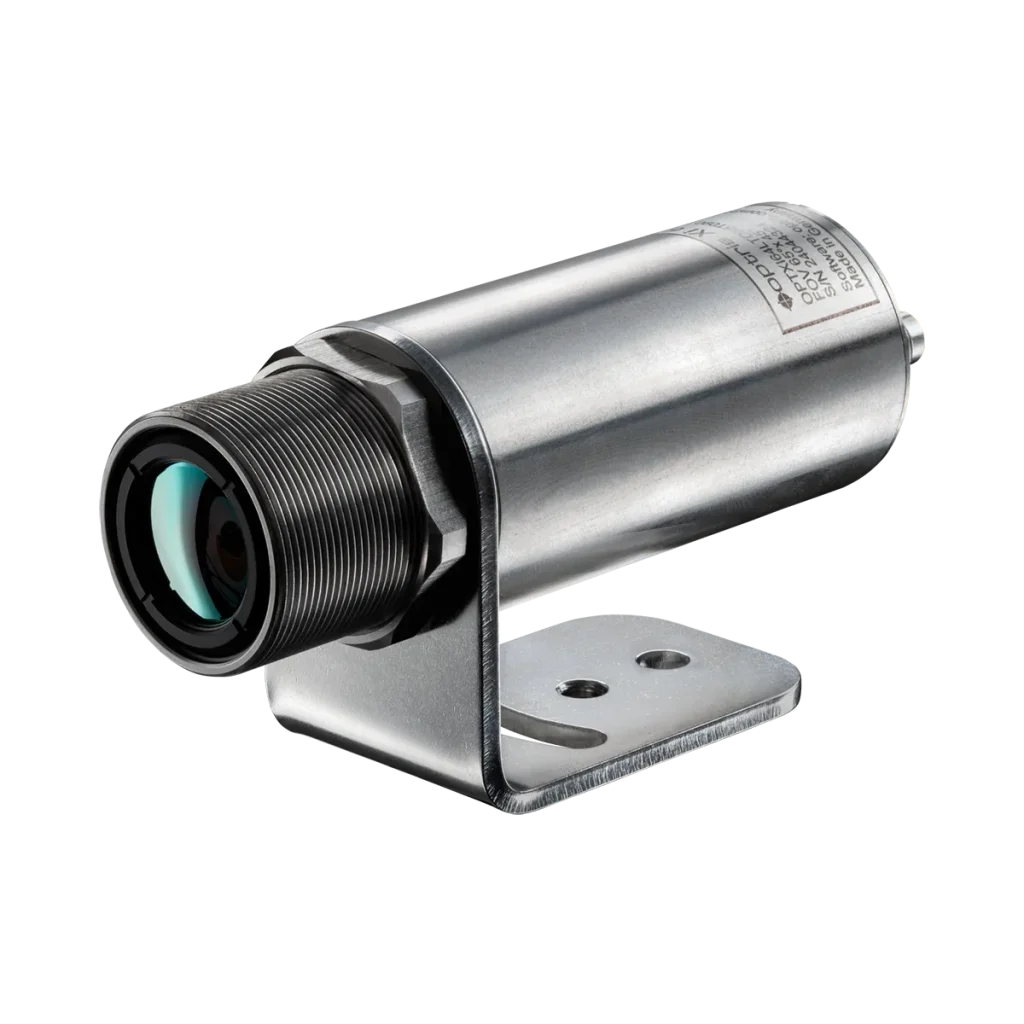

Tripod bağlantılı montaj braketi ve montaj somunu
Optris PIX Connect yazılım paketi
Optris XI640 Infrared Kamera Uygulama Alanları
Yarı otonom sensör – yazılım tabanlı işlemlere ek olarak, yeni optris XI 640’ü analog veya dijital çıkışlı akıllı hot-spot tarayıcı IR kamerayı hedef haline getiriyor. Endüstriyel görüntüleyici optris XI 640 çok yönlüdür ve çok sayıda ölçüm görevi için mükemmeldir. Örn. Makine mühendisliği veya multisensör uygulamaları.
